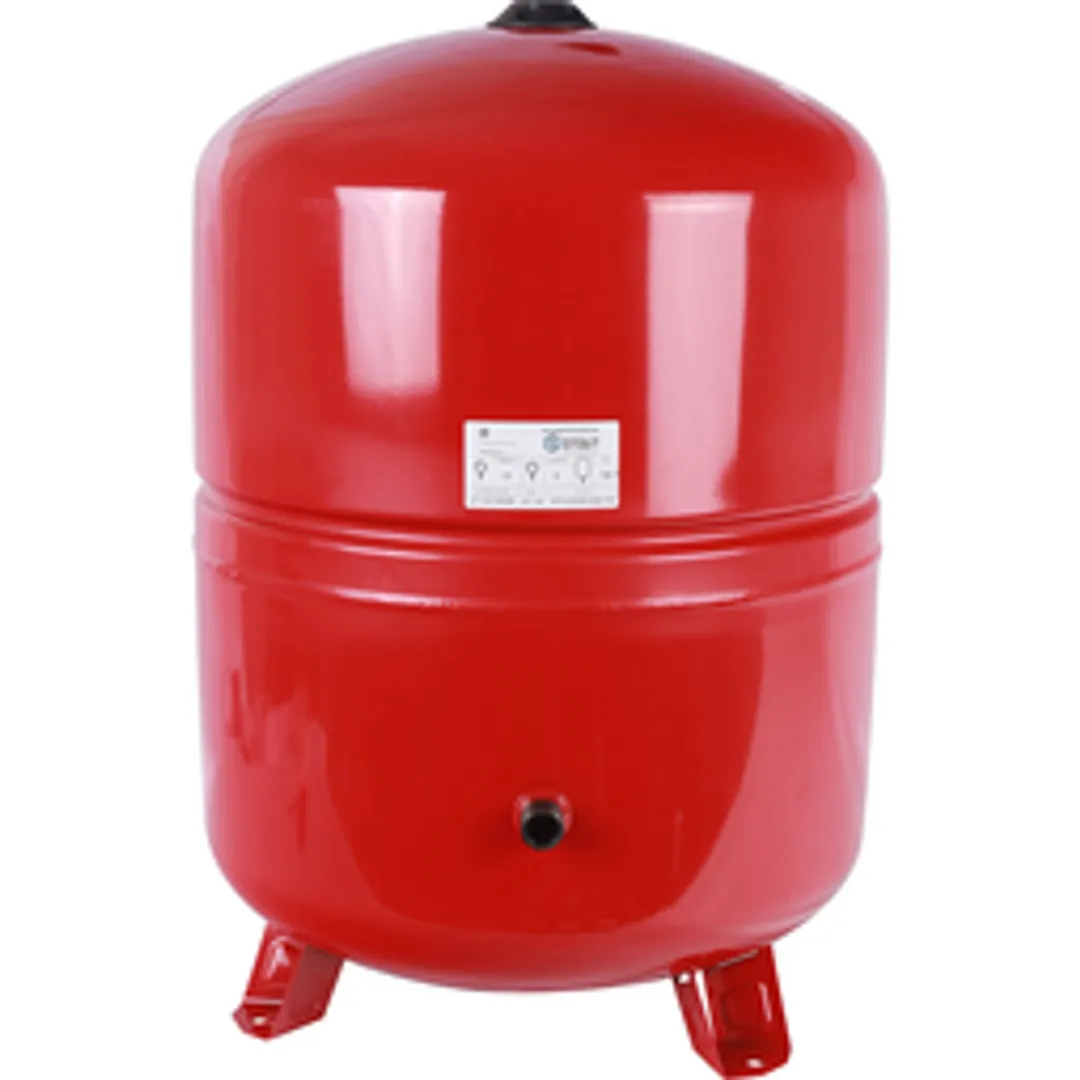

Проектируете систему отопления или модернизируете объект? Бак мембранный 100 л. STOUT с верхним выходом станет надежным решением для поддержания стабильного давления в контуре. Изготовлен в соответствии с международными стандартами, включая EN 13831 и DIN 4807. Модель прошла сертификацию по классу PN4 (рабочее давление до 4 бар).
Ключевые преимущества STOUT 100 л
Качество компонентов определяет срок эксплуатации оборудования. Бак STOUT 100 л. оснащен резиновой мембраной из EPDM — материала, устойчивого к температуре до 100°C. Это гарантирует безопасность при подключении к твердотопливным котлам. Корпус обработан антикоррозионным покрытием, что увеличивает ресурс даже в агрессивных условиях.
Соответствие промышленным стандартам
Изделие соответствует требованиям:
- ГОСТ Р 51164-98 (защита металлоконструкций от коррозии);
- ТУ 4859-001-85960591-2015 (официальный технический регламент производителя);
- Класс защиты IPX4 (защита от брызг воды).
Маркировка на корпусе включает данные о допустимом давлении, объеме и дате выпуска. Это упрощает контроль при монтаже и обслуживании.
Технические параметры и применение
Бак рассчитан на максимальное давление 6 бар при температуре теплоносителя до +70°C. Верхний патрубок диаметром 1" позволяет быстро интегрировать устройство в существующую разводку. Оптимально подходит для котельных мощностью до 30 кВт.
Особенности конструкции
Верхнее расположение выхода снижает риск протечек через соединения. При монтаже не требуется дополнительных компенсаторов. Фланцевое крепление мембраны обеспечивает простую замену при необходимости.
В процессе производства проводится гидравлическое испытание под давлением 9 бар. Это превышает эксплуатационные нагрузки на 50%, исключая риск разгерметизации в работе.
Гарантия и срок службы
Производитель предоставляет гарантию 5 лет при соблюдении условий монтажа и эксплуатации. Средний срок службы — 10 лет. Фактический ресурс зависит от качества теплоносителя. Рекомендуется использовать дистиллированную воду или антифриз с показателем pH 7-8.5.
Совместимость с системами отопления
Модель совместима с:
- Настенными газовыми котлами;
- Твердотопливными установками с буферной емкостью;
- Солнечными коллекторами (при использовании вторичного контура).
Интеграция возможна в системы с принудительной и естественной циркуляцией.
Расчет объема для систем отопления
Почему нужен именно 100-литровый бак? При мощности котла 24-30 кВт объем расширительного бака рассчитывается по формуле: V = (Vs × Ef) / (1 - (Pmin / Pmax)). Для стандартного контура с объемом 500 литров и коэффициентом расширения 4% необходимая емкость — 98 литров. Модель STOUT 100 л. покрывает этот параметр с запасом.
Превышение минимального объема на 5-10% снижает частоту срабатывания предохранительного клапана на 25%. Это повышает общую надежность системы.
Монтаж и обслуживание
Установка проводится в соответствии с СП 402.1325800.2018. Ключевые требования:
- Расположение на обратном трубопроводе перед циркуляционным насосом;
- Заземление корпуса при использовании с электрокотлами;
- Ежегодная проверка давления воздушной камеры (рекомендуемое значение — 0.2 бар меньше статического давления системы).
Для контроля используется манометр с классом точности 1.5. Первичная настройка проводится на заводе-изготовителе.
Преимущества выбора STOUT
Российский бренд STOUT позиционирует себя как поставщик оборудования промышленного уровня. Отличия от бюджетных аналогов:
Параметр | STOUT 100 л | Бюджетные аналоги |
|---|---|---|
Материал мембраны | EPDM | NBR |
Испытательное давление | 9 бар | 6 бар |
Гарантия | 5 лет | 1-2 года |
Разница в цене компенсируется снижением аварийности на 40% в течение срока эксплуатации.
Инструкция по запуску в эксплуатацию
Перед вводом в работу проверьте:
- Соответствие давления в воздушной камере расчетному (0.7-1.2 бар для системы высотой 8-10 м);
- Надежность крепления патрубков (момент затяжки — 35 Н·м);
- Отсутствие конденсата в корпусе после транспортировки.
После заполнения системы теплоносителем выдержите 24 часа для стабилизации параметров. Проверьте герметичность соединений под нагрузкой.
Почему строители выбирают STOUT
Крупные подрядчики отдают предпочтение этой модели из-за:
- Наличия полного пакета документов (сертификаты, паспорт, схема подключения);
- Совместимости с компонентами европейских производителей;
- Возможности поставки крупными партиями без потери качества.
Бак 100 л. STOUT входит в рекомендованные списки для объектов класса II по СП 60.13330.2020 (многоэтажные жилые здания).
Решение типовых проблем
Что делать, если давление падает?
- Проверьте целостность мембраны: при подключении компрессора к ниппелю должен сохраняться напор воздуха;
- Убедитесь в отсутствии утечек через автоматический воздухоотводчик;
- Произведите коррекцию начального давления в воздушной камере.
При правильной эксплуатации замена мембраны требуется не чаще одного раза в 7 лет.
Заключение и рекомендации
Бак мембранный STOUT 100 л. с верхним выходом — оптимальное решение для систем отопления средней мощности. Соответствие промышленным стандартам, 5-летняя гарантия и наличие сертификатов делают его предпочтительным выбором для профессиональных монтажных бригад. При проектировании новых объектов учитывайте запас объема в 15% от расчетного значения — это повысит срок службы всего оборудования контура.
