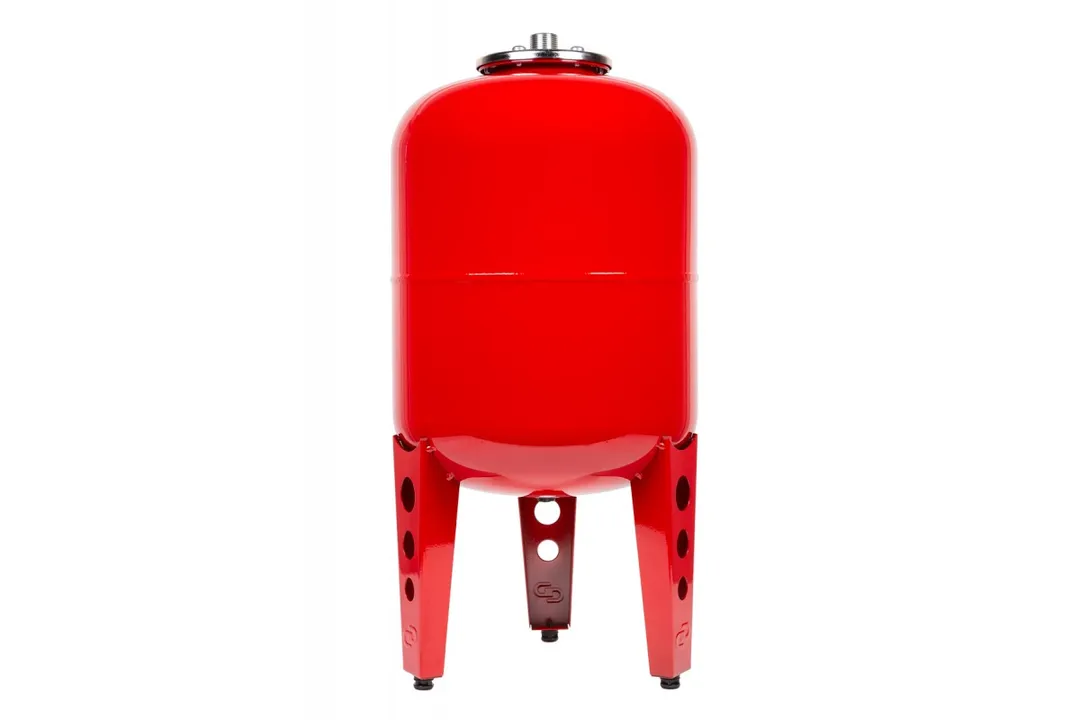

Настоящее техническое совершенство в системе отопления обеспечивает мембранный бак В50 от российского бренда ДЖИЛЕКС. Предназначенный для компенсации теплового расширения теплоносителя, бак гарантирует стабильное давление в замкнутом контуре. Изделие прошло строгий контроль качества и соответствует требованиям ГОСТ Р 51738-2001 и международным стандартам ISO 9001. Стальные стенки толщиной 1,5 мм выдерживают давление до 6 атм, что делает его надежным компонентом для частных и промышленных котельных установок.
Технические характеристики бака В50
Устойчивость системы отопления напрямую зависит от правильного выбора компенсационной емкости. Модель В50 от ДЖИЛЕКС обладает следующими параметрами:
Ключевые параметры эксплуатации
Общий объем бака составляет 50 литров, из которых рабочий объем составляет 70%. Бак рассчитан на максимальную температуру теплоносителя +120°C и максимальное давление 6 атм. Диапазон рабочих температур системы от +2°C до +120°C. Рабочее давление предварительной накачки мембраны 1,5 бар. Изделие оснащено ниппельным соединением 1, ¼ дюйма для подключения к трубопроводу. Тестовое давление при производстве – 9 атм, что превышает эксплуатационные показатели на 50%.
Материалы и конструкция
Мембранный бак изготавливается из высококачественной углеродистой стали марки Ст3. Внутренняя поверхность проходит антикоррозийную обработку методом горячего цинкования. Мембрана выполнена из бутиловой резины EPDM, которая сохраняет эластичность при экстремальных температурах и не взаимодействует с теплоносителем. Фланец из нержавеющей стали AISI 304 обеспечивает герметичность соединения. Все сварные швы проходят ультразвуковой контроль качества в соответствии с требованиями ГОСТ 14782-86.
Преимущества выбора В50 ДЖИЛЕКС
Профессиональные строители и проектировщики предпочитают баки ДЖИЛЕКС за их безупречное сочетание качества и цены. Рассмотрим ключевые преимущества модели В50.
Надежность и долговечность
Гарантийный срок эксплуатации составляет 10 лет, что значительно превышает стандартный показатель в 5 лет для аналогичных изделий. Срок службы при правильной установке и обслуживании достигает 20 лет. Изделие имеет класс защиты IPX5 от воздействия влаги и пыли. Конструкция бака сертифицирована по системе добровольной сертификации ГОСТ Р и имеет разрешение Ростехнадзора для применения в системах отопления жилых и промышленных зданий.
Экономия при эксплуатации
Каждый экземпляр проходит индивидуальное гидравлическое испытание давлением 9 атм. Это гарантирует отсутствие протечек в течение всего срока службы. Благодаря высокому качеству мембраны снижается частота технического обслуживания системы. Уменьшение количества циклов включения/выключения циркуляционного насоса продлевает срок его службы на 30%. Модель В50 подходит для использования с любыми типами теплоносителей, включая незамерзающие жидкости на основе пропиленгликоля.
Как выбрать правильный объем
При проектировании системы отопления важно правильно рассчитать объем компенсационного бака. От этого зависит стабильность работы всей системы и срок службы оборудования.
Методика расчета
Рекомендуемый объем расширительного бака рассчитывается по формуле: V = (Vi × Ef) / (1 – (Ps / Pf)), где Vi – объем воды в системе, Ef – коэффициент расширения теплоносителя, Ps – давление предварительной накачки, Pf – максимально допустимое давление. Для систем отопления площадью до 250 м² оптимальным решением будет бак объемом 50 литров. Модель В50 идеально подходит для газовых котлов мощностью до 30 кВт и твердотопливных установок до 25 кВт. В промышленных системах рекомендуется использовать несколько баков меньшего объема для повышения надежности.
Ошибки при выборе объема
Частой ошибкой является выбор бака меньшего объема для увеличения мощности системы отопления. Это приводит к частым срабатываниям предохранительного клапана и преждевременному выходу из строя мембраны. Установка бака большего объема не снижает эффективность системы, но увеличивает стоимость и занимает больше места. Модель В50 сочетает компактные габариты (диаметр 360 мм, высота 570 мм) с достаточной компенсационной способностью для большинства residential проектов.
Установка и обслуживание
Правильная установка и регулярное техническое обслуживание – залог длительной и безаварийной работы расширительного бака.
Процедура монтажа
Перед установкой необходимо проверить давление в воздушной камере манометром – оно должно быть на 0,2 бар ниже статического давления системы. Бак устанавливается вертикально на ответвление от обратного трубопровода через запорный клапан. Минимальное расстояние от стен – 10 см для удобства обслуживания. Все соединения должны выполняться с использованием фум-ленты или льняной подмотки. После монтажа система заполняется водой медленно, чтобы исключить гидроудар. Первую проверку давления в воздушной камере рекомендуется провести через месяц эксплуатации.
Плановые проверки
Ежегодно необходимо проводить диагностику состояния мембраны и проверку герметичности. Для этого бак отключается от системы, сливается теплоноситель и проверяется давление в воздушной камере. При снижении давления более чем на 0,3 бар требуется подкачка через ниппель. В случае обнаружения следов теплоносителя в воздушной камере необходимо заменить мембрану. Специалисты ДЖИЛЕКС рекомендуют приобретать запасные мембраны оригинального производства, так как их срок службы составляет 15 лет против 5-7 лет у аналогов.
