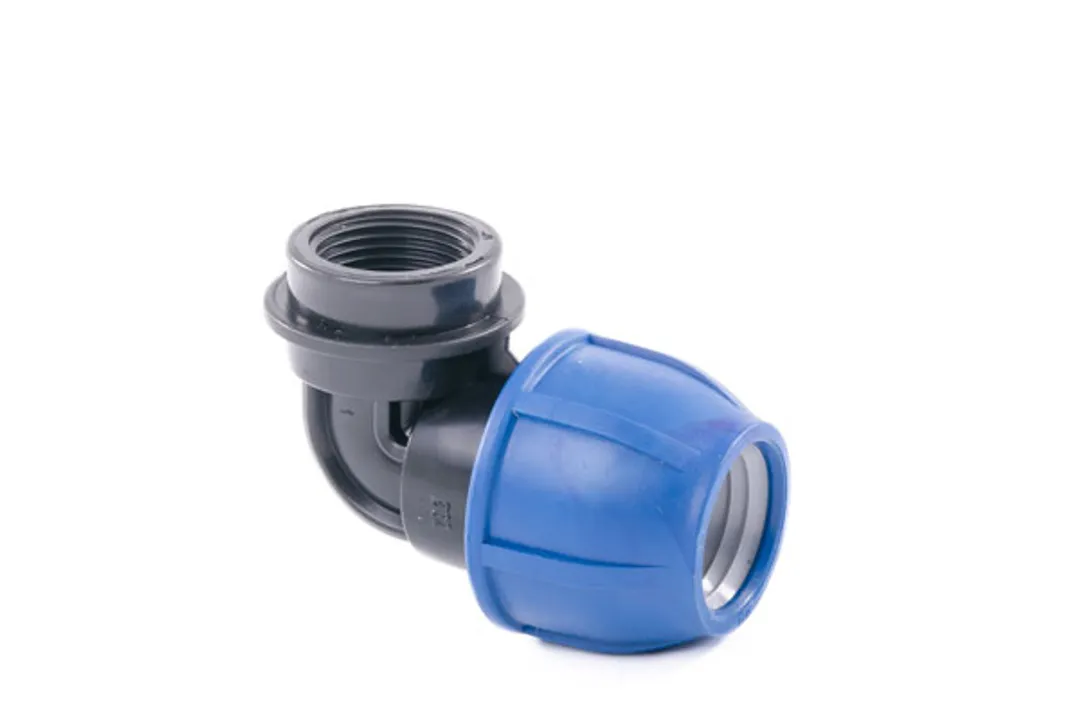

Компрессионные отводы ВР 40x1 PN16 ПНД — ключевой элемент для прокладки трубопроводов в промышленных и коммунальных проектах. Изделия соответствуют классу давления PN16 и изготовлены по ГОСТ Р 50838-2009. Упаковка содержит 30 штук, что удобно для масштабных закупок.
Технические характеристики
Отводы ВР 40x1 PN16 ПНД созданы для соединения труб ПНД диаметром 40 мм. Толщина стенки 1 мм обеспечивает баланс между прочностью и гибкостью. Рабочее давление до 16 бар позволяет использовать фитинги в системах холодного водоснабжения и дренажа.
Материал и стандарты
Изготовлены из полиэтилена низкого давления (ПНД) марки PE 100. Соответствуют требованиям:
- ГОСТ Р 50838-2009
- ISO 4427
- EN 12201
Маркировка PN16 указывает на номинальное давление 16 атмосфер при температуре +20°C. Материал устойчив к коррозии и химическим веществам.
Структурные особенности
Конструкция компрессионного отвода включает:
- Корпус из ПНД
- Уплотнительное кольцо EPDM
- Зажимную гайку
- Разрезное кольцо
Это обеспечивает герметичность соединения без сварки. Угол поворота 90° позволяет менять направление трубопровода.
Преимущества применения
Использование компрессионных фитингов ускоряет монтаж трубопроводов. Не требуются специальные инструменты или навыки сварки. Это снижает стоимость работ на 25-30% по сравнению с электросварными аналогами.
Срок службы и гарантия
Производитель гарантирует эксплуатацию до 50 лет при соблюдении условий:
- Рабочая температура от -20°C до +40°C
- Давление не выше 16 бар
- Отсутствие прямого УФ-воздействия
Гарантийный срок составляет 3 года с момента покупки.
Применение в системах
Отводы ВР 40x1 PN16 ПНД подходят для:
- Холодного водоснабжения
- Канализационных сетей
- Дренажных систем
- Ирригационных магистралей
Изделия устойчивы к грунтовым водам и агрессивным средам. Не подвержены коррозии, что критично для подземных коммуникаций.
Условия монтажа
Для правильной установки:
- Очистите конец трубы от заусенцев
- Нанесите смазку на уплотнительное кольцо
- Вставьте трубу до упора в фитинг
- Затяните гайку моментом 25-30 Нм
Используйте динамометрический ключ для контроля усилия. Перетягивание может деформировать уплотнение.
Качество и проверка
Каждая партия проходит тестирование:
- Гидравлические испытания при 25 бар
- Проверка на герметичность
- Контроль размеров по ISO 3126
- Анализ материала на спектрометре
Сопроводительная документация включает паспорт качества и сертификаты соответствия.
Правила хранения
Соблюдайте условия хранения:
- Температура от -40°C до +40°C
- Защита от прямых солнечных лучей
- Срок хранения до 2 лет в заводской упаковке
- Не складировать выше 1.5 м
ПНД чувствителен к УФ-излучению, поэтому рекомендуется использовать трубы в течение месяца после распаковки.
Упаковка и комплектация
Фитинги поставляются в картонных коробках по 30 штук. Упаковка включает:
- Отводы ВР 40x1 PN16 ПНД
- Инструкцию по монтажу
- Сертификат качества
Масса упаковки — 2.1 кг. Габариты коробки 35x25x15 см. Это позволяет оптимизировать логистику при крупных заказах.
