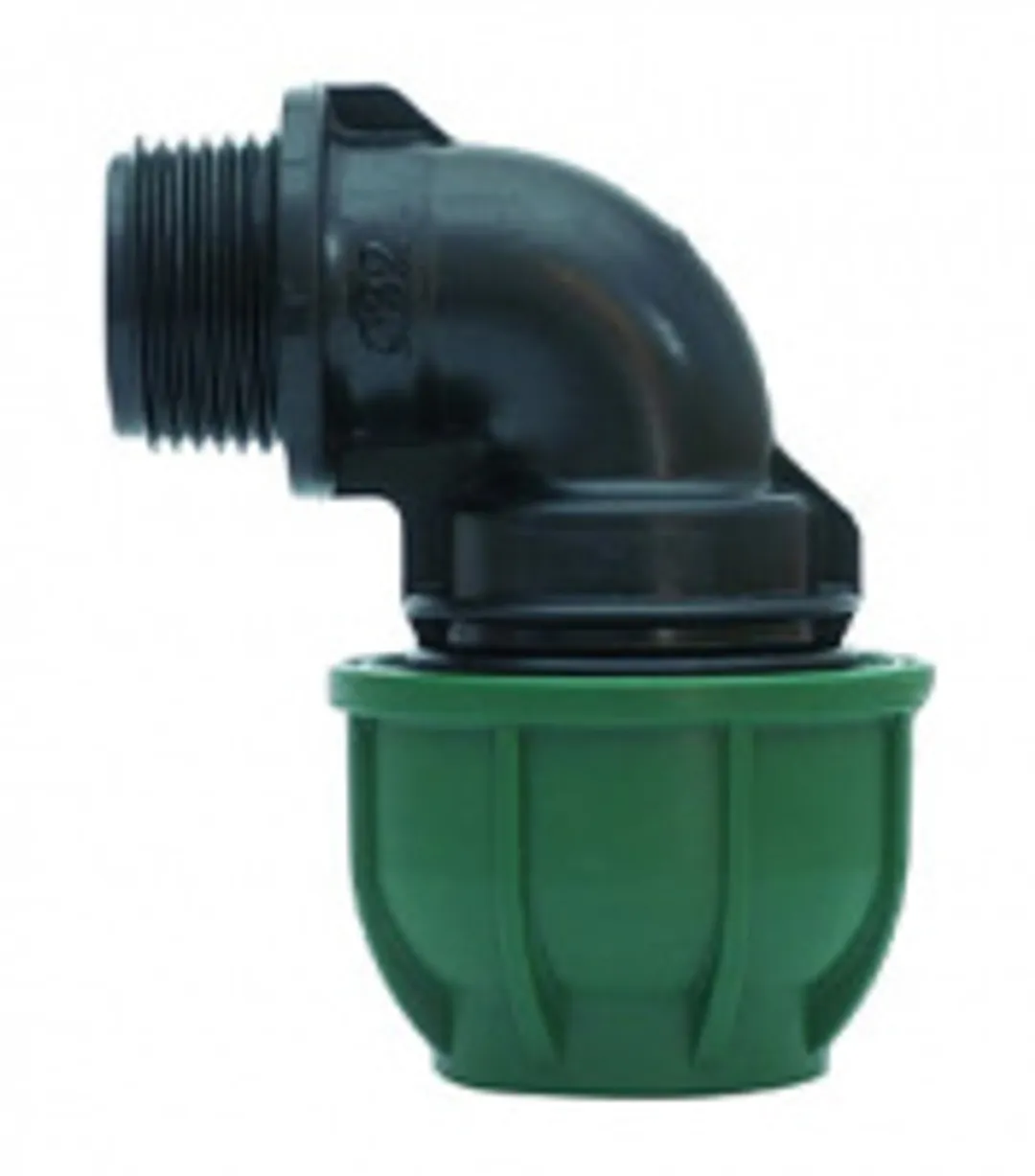

Отвод компрессионный с наружной резьбой PN10 50x1 1/2 NORMA – надежное решение для монтажа трубопроводных систем. Изделие сочетает практичность и долговечность, отвечая требованиям современных строительных и промышленных проектов. Применяется в системах водоснабжения, отопления и газоснабжения.
Технические характеристики
Конструкция изделия разработана для работы в условиях повышенных нагрузок. Модель PN10 устойчива к давлению до 10 атмосфер. Диаметр подключения – 50 мм с наружной резьбой 1 1/2 дюйма. Корпус изготовлен из латуни CW617N с антикоррозийным покрытием.
Соответствие стандартам
Изделие производится в строгом соответствии с международными нормами:
- ГОСТ 8944-2013 (трубная резьба)
- ISO 228-1 (резьбовые соединения)
- DIN 2353 (компрессионные фитинги)
Каждый отвод проходит многоэтапную проверку на герметичность и прочность. Маркировка PN10 указывает на рабочее давление при температуре до +20°C. Для горячего водоснабжения предусмотрен класс PN при +70°C.
Преимущества конструкции
Компрессионное соединение обеспечивает быстрый монтаж без сварки и специального инструмента. Уплотнение создает надежный барьер от протечек даже при вибрации трубопровода.
Особенности резьбового соединения
Наружная резьба 1 1/2 дюйма выполнена по стандарту BSPP. Глубина врезки – 18 мм. Шаг резьбы – 11 зубьев на дюйм. Поверхность обработана противокоррозийным составом.
Параметр | Значение |
|---|---|
Рабочее давление | 10 бар при 20°C |
Температурный диапазон | -10°C до +95°C |
Макс. давление опрессовки | 15 бар |
Производственный контроль
На предприятии действует система контроля качества ISO 9001. Каждая партия проходит:
- Визуальный осмотр поверхности
- Тестирование на растяжение
- Проверку герметичности под давлением
- Испытания на термостойкость
Маркировка NORMA отражает соответствие внутренним стандартам завода-изготовителя. Логотип и параметры PN10 наносятся лазерной гравировкой для защиты от подделок.
Условия эксплуатации
Отвод предназначен для использования в:
- Промышленных трубопроводах
- Системах холодного/горячего водоснабжения
- Отопительных контурах
- Газовых магистралях (с разрешения)
Температурные ограничения зависят от среды транспортировки. Для агрессивных сред требуется консультация с техническим отделом. При соблюдении условий эксплуатации срок службы превышает 25 лет.
Гарантийные обязательства
Производитель предоставляет гарантию 5 лет при:
- Соблюдении температурного режима
- Правильном монтаже согласно инструкции
- Использовании в разрешенных средах
Гарантия не распространяется на повреждения от механических воздействий или неправильного хранения. Все спорные вопросы решаются в течение 10 рабочих дней.
Рекомендации по монтажу
Перед установкой проверьте:
- Целостность уплотнительных колец
- Отсутствие заусенцев на трубе
- Чистоту резьбовых соединений
Затягивайте гайку ключом до упора без перекосов. Для первичной герметизации рекомендуется использовать льняную нить с уплотнительной пастой.
Почему выбирают NORMA
Преимущества перед аналогами:
- Европейское качество по доступной цене
- Складские запасы в 5 региональных центрах
- Индивидуальные условия для оптовых заказов
- Скидка 7% при заказе от 100 шт
- Доставка за 24 часа по РФ
- Техническая поддержка 24/7
Компания NORMA – лидер в производстве фитингов с 1998 года. Наша продукция используется в 3700 строительных проектах. Обращайтесь к менеджерам для получения технических паспортов и сертификатов соответствия.
