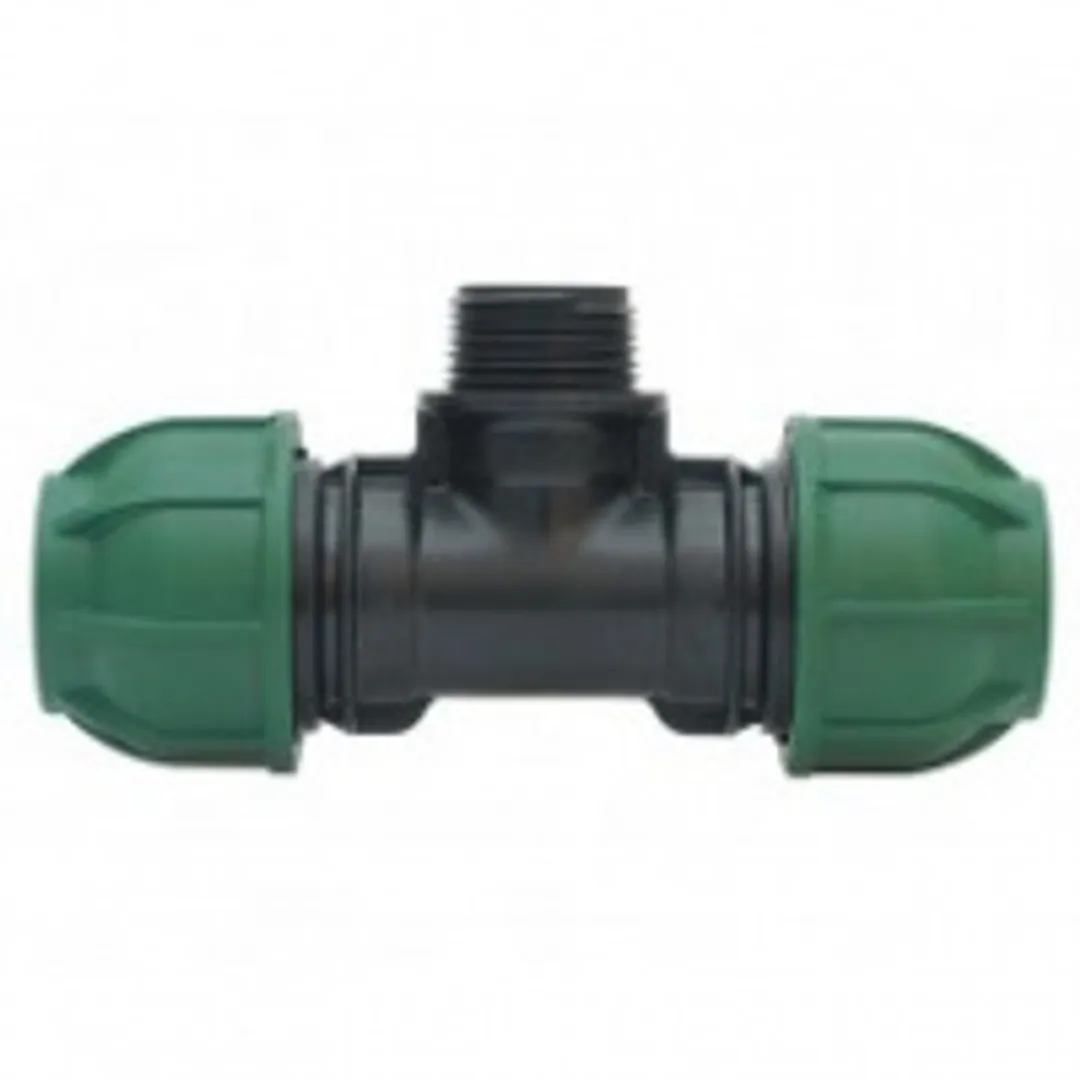

Тройник компрессионный PN10 20x3/4 NORMA – профессиональное решение для создания разветвленных систем водоснабжения и отопления. Изделие обеспечивает герметичное соединение труб из полипропилена с трубной резьбой G 3/4 по ISO 7-1. Работает при давлении до 10 бар и температуре до +95°C кратковременно. Производство осуществляется на автоматических линиях с лазерным контролем геометрии.
Ключевые параметры NORMA 20x3/4
Тройник компрессионный с наружной резьбой PN10 соответствует международным стандартам качества. Корпус изготавливается методом литья под давлением из полипропилена PP-R тип 3, армированного стекловолокном. Резьбовое соединение выполнено из латуни CW617N с никелевым покрытием 15 мкм.
Механические характеристики
- Рабочее давление: 10 бар при +20°C
- Максимальная температура: +70°C постоянно, +95°C кратковременно
- Класс точности резьбы: 6g по ISO 228-1
- Колечко уплотнительное: этилен-пропиленовый каучук EPDM
Компрессионная гайка выполнена из ударопрочного нейлона PA66 с температурным диапазоном от -10°C до +95°C. Фиксирующая втулка из нержавеющей стали AISI 304 предотвращает распрессовку трубы при гидроударах до 30 бар.
Стандарты и сертификация
Вся продукция NORMA проходит обязательную сертификацию в системе ГОСТ Р. Соответствует техническому регламенту ТР ТС 020/2011 по ЭМС и ТР ТС 010/2011 по безопасности машин. Маркировка содержит данные о производителе ООО "НПО Трубные Технологии", годе выпуска 2023, классе материала SDR 6 и коде линии сборки.
Система контроля качества
Каждый тройник компрессионный PN10 проходит три этапа проверки:
- Лазерная визуализация резьбовых поверхностей
- Гидравлическое испытание давлением 15 бар в течение 60 сек
- Термический цикл при +20°C / +95°C 10 раз с проверкой герметичности
Параметр | Значение |
|---|---|
Гарантийный срок | 10 лет |
Расчетный срок службы | 50 лет |
Коэффициент линейного расширения | 0,15 мм/м·°C |
Сертификаты соответствия доступны для скачивания в личном кабинете покупателя. Предоставляются протоколы испытаний лаборатории НАКС с регистрационным номером ЛС-02734-2023.
Преимущества монтажа без инструментов
Компрессионная система NORMA позволяет выполнять сборку даже в стесненных условиях без использования специальных приспособлений. Конструкция тройника 20x3/4 обеспечивает равномерное распределение нагрузки при затяжке.
Алгоритм установки
- Подготовка торца трубы: снять фаску под углом 45° на глубину 0,2-0,4 мм
- Проверить чистоту внутренней поверхности адаптера
- Надеть компрессионную гайку и обжимное кольцо
- Вставить трубу до упора в фитинг
- Затянуть гайку на 1-1,5 оборота после ручного сопротивления
Инструментальная затяжка запрещена для компрессионных соединений PN10. Избыточное усилие приводит к повреждению уплотнительного кольца из EPDM. Рекомендуемый момент затяжки – 15-18 Н·м, измеренный динамометрическим ключом.
Условия эксплуатации
Тройник компрессионный с наружной резьбой 20x3/4 NORMA рассчитан на работу в системах холодного и горячего водоснабжения. Не рекомендуется использование в системах пожаротушения с давлением выше 16 бар и температурой пенообразующих составов свыше +60°C.
Для предотвращения электрохимической коррозии необходимо изолировать медные и латунные элементы при монтаже в системах с нержавеющими трубами. Используйте диэлектрические переходники по стандарту EN 1254-5.
Срок службы в различных условиях
Расчетный 50-летний срок службы достигается при соблюдении режимов:
- В системах ГВС: давление 6 бар, температура +60°C
- В системах ХВС: давление 10 бар, температура +20°C
- Содержание хлора в воде: не более 5 мг/л
При превышении температурного режима на каждые 10°C срок службы сокращается на 50% согласно стандарту ISO 10508. Максимальная допустимая концентрация солей жесткости – 5 ммоль/л.
Заказ и комплектация
Доставляем тройники компрессионные PN10 в коробках по 50 штук. Упаковка соответствует ГОСТ 23170-78 с влагоизоляцией и маркировкой транспортных характеристик. Для крупных проектов формируем индивидуальные логистические схемы с отсрочкой платежа до 60 дней.
При заказе от 500 штук предоставляем технического представителя для проверки монтажа. В комплекте с каждой партией идет паспорт изделия, схема подключения и акт входного контроля качества. Для госзаказов оформляем сопроводительные документы по форме 0504400.
