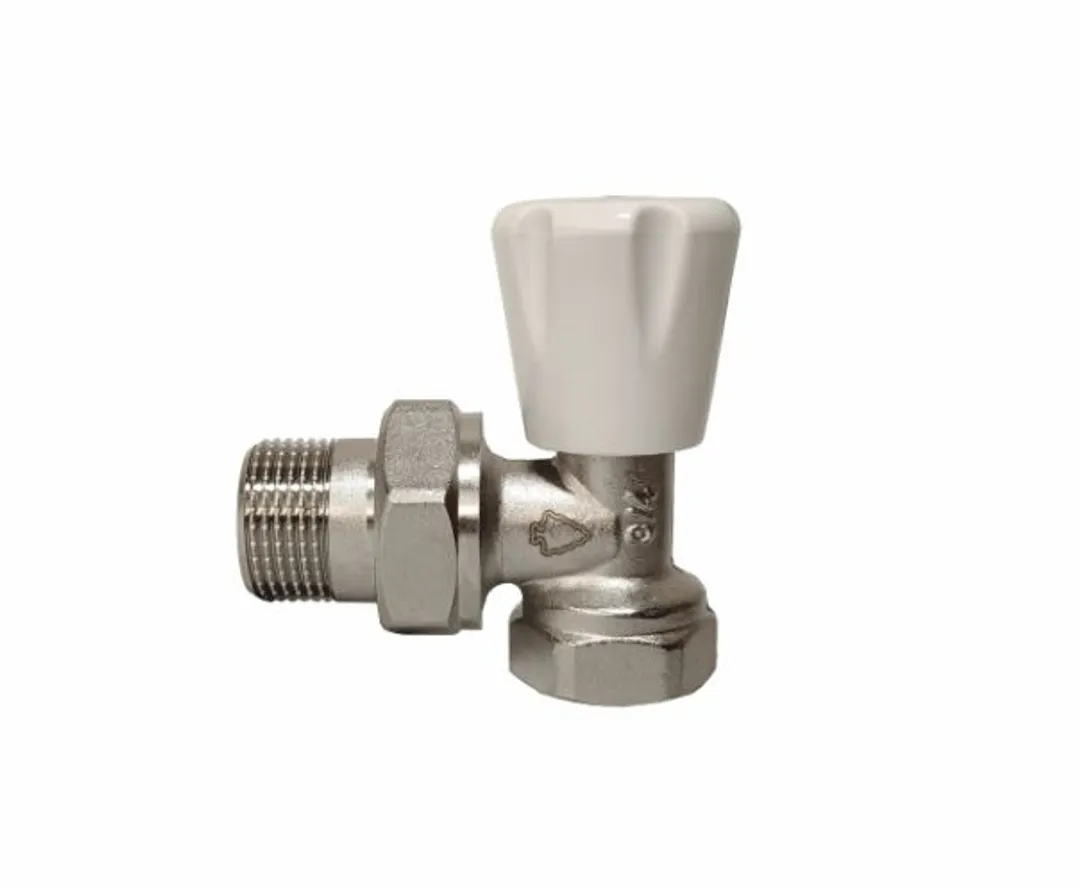

Радиаторный ручной клапан Arrowhead Element-M в угловом исполнении с условным диаметром Ду20 — надежное решение для управления теплоносителем в системах отопления. Фитинг разработан для монтажа в промышленные и коммерческие объекты, включает функционал регулировки и полного перекрытия потока.
Технические характеристики и соответствие стандартам
Клапан проектировался с учетом требований ГОСТ 32249-2013 и ISO 21987 к запорной арматуре для отопительных систем. Соответствие международным стандартам гарантирует совместимость с трубопроводами большинства производителей. Угловой тип подключения позволяет сократить радиус изгиба магистрали и оптимизировать пространство под радиатором.
Ключевые параметры
Рабочее давление — до 10 Бар при температуре теплоносителя +110°C. Корпус из высококачественной латуни марки CW617N (прототип LS59) обеспечивает устойчивость к коррозии и термическим нагрузкам. Прокладки выполнены из термостойкой резины EPDM (класс Т1 по ISO 3601), что исключает вымывание при высоких температурах.
Условный диаметр 20 мм обеспечивает совместимость с распространенными моделями радиаторов. Штуцер для подключения к стальной трубе имеет резьбу G ¾ B по ISO 228-1. Вентильный тип запорного механизма позволяет добиться точной настройки расхода без рывков и вибраций.
Особенности конструкции
Эргономичная рукоятка из АБС-пластика с противоскользящим покрытием обеспечивает комфортное управление даже в стесненных условиях. Встроенная шкала поворота позволяет визуально контролировать степень открытия — от полностью закрытого до максимального протока.
Преимущества использования
- Возможность прямой установки без переходников на стальные трубы Ду20
- Снижение риска протечек благодаря двойному уплотнению штока
- Долговечность при использовании в составе систем ГВС и отопления
Сферические поверхности подвижных элементов обработаны методом алмазного шлифования, что продлевает срок службы механизма. Запорный элемент из спеченного композита устойчив к истиранию и деформации под нагрузкой.
Гарантия и срок службы
Производитель предоставляет гарантию 5 лет при соблюдении условий монтажа и эксплуатации. Средний расчетный срок службы — более 15 лет при циклической нагрузке до 3000 операций перекрытия. Регулярное обслуживание не требуется благодаря самоподстраивающимся уплотнениям.
Сертификация и соответствие регламентам
Продукция прошла добровольную сертификацию по схеме ТР ТС 010/2011 с маркировкой ЕАС. Испытания на гидроудар проводились при давлении 20 Бар в течение 500 циклов без потери герметичности. Представленный клапан имеет клеймо ОТК с указанием партии и даты выпуска.
Каждый экземпляр комплектуется паспортом изделия, содержащим информацию о материалах, предельных параметрах и условиях применения. Нанесенная лазерная маркировка не стирается в процессе эксплуатации и позволяет идентифицировать изделие даже после демонтажа.
Подбор аналогов и комплектующих
Для систем с агрессивным теплоносителем рекомендуется модификация с нержавеющей рукояткой. При необходимости регулировки двухтрубной схемы подключите комплектную термоголовку Arrowhead TH-10. Монтажные работы требуют использования уплотнительной ленты FT-150 или пасты Loctite 567 в качестве герметика резьбового соединения.
Правила монтажа и эксплуатации
Установка проводится при перекрытом участке трубопровода и отсутствии давления в системе. Рукоятку необходимо фиксировать в положении «открыто» до завершения опрессовки. При использовании в системах с антифризом проверяйте совместимость уплотнителей с составом теплоносителя.
Регулярный осмотр должен включать проверку на наличие подтёков, плавность хода штока и состояние маркировки. Запрещено использовать инструмент для регулировки в закрытом положении — это приводит к заклиниванию механизма. При обнаружении нарушения герметичности заменяйте комплект уплотнений, поставляемый отдельно под артикулом AH-SEAL-KIT-20.
