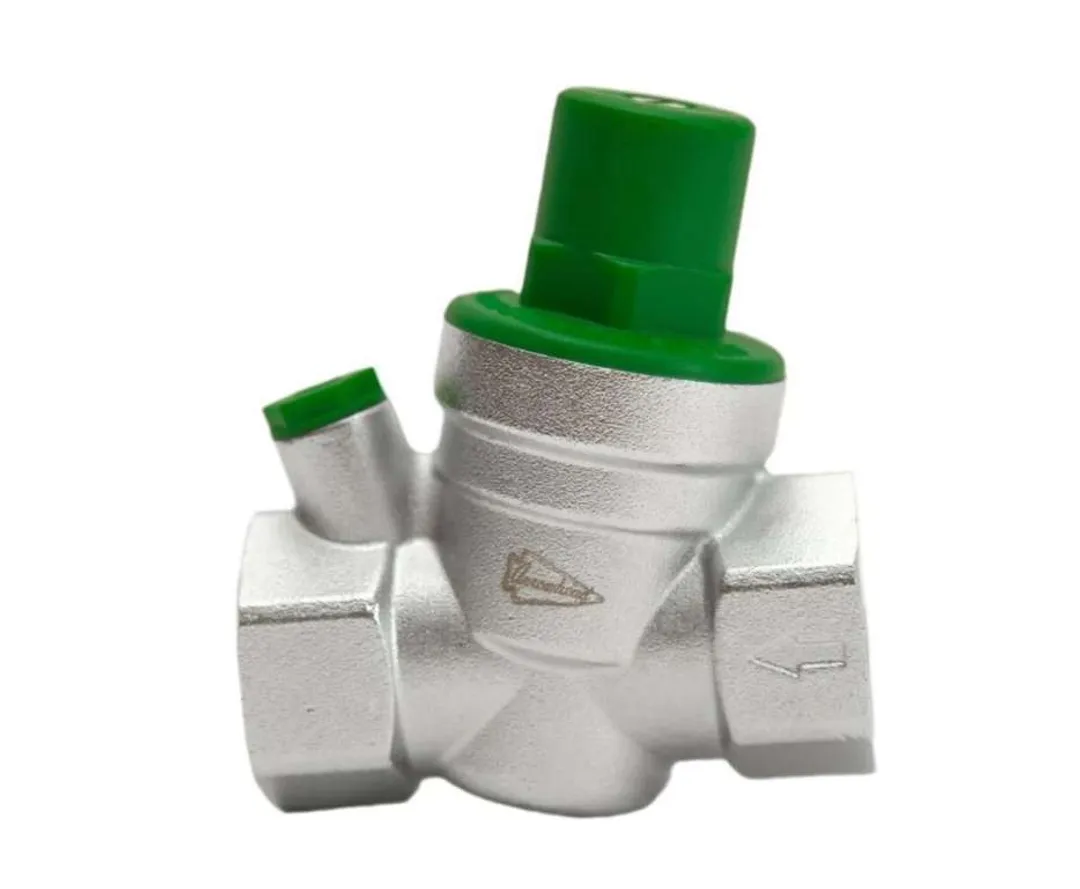

Мембранный редуктор давления Arrowhead Ду25 — надежное решение для стабилизации давления в системах водоснабжения и отопления. Подходит для применения в строительстве, промышленности и ЖКХ. Устройство обеспечивает точную регулировку давления и защиту оборудования от гидроударов.
Конструкция и Принцип Работы
Редуктор Arrowhead Ду25 выполнен по мембранной технологии, обеспечивающей высокую точность контроля давления. В основе устройства — резиновая мембрана, соединенная с регулирующим клапаном. При увеличении выходного давления мембрана смещается, перекрывая поток жидкости.
Технологические Особенности
Мембранный механизм исключает износ уплотнителей за счет отсутствия трения. Это увеличивает срок службы устройства. Корпус редуктора изготавливается из латуни с никелевым покрытием, устойчивой к коррозии и агрессивным средам. Встроенный фильтр грубой очистки предотвращает засорение внутренних компонентов.
Соответствие Стандартам и Маркировка
Изделие соответствует требованиям ГОСТ 12815-80 и международного стандарта ISO 5208. На корпус нанесена маркировка 16П-125/25, обозначающая допустимое давление 16 бар при температуре до 125°C.
Классы Давления и Их Значение
- Класс 16 — номинальное давление 1,6 МПа (16 бар)
- Класс 25 — допустимое давление 2,5 МПа (25 бар)
- Класс 40 — максимальное давление 4,0 МПа (40 бар)
Arrowhead Ду25 относится к классу 16, что соответствует большинству систем водоснабжения в России и Европе.
Технические Параметры и Эксплуатация
Устройство работает в диапазоне входного давления 1-16 бар. Диапазон регулировки выходного давления — 0,5-5 бар. Температура рабочей среды — от 1°C до 85°C. Пропускная способность — 2,5 м³/час при перепаде 1 бар.
Подключение и Установка
Монтаж редуктора осуществляется между запорными вентилями с использованием прямого участка трубопровода. Рекомендуется установка перед счетчиком воды или насосной станцией. Перед монтажом удалите временные заглушки и убедитесь в отсутствии посторонних частиц в системе.
Преимущества Arrowhead Ду25
Редуктор обеспечивает стабильное давление независимо от колебаний во входной магистрали. Конструкция позволяет регулировать давление без разборки устройства. Наличие манометра контроля выходного давления упрощает настройку.
Сравнение с Пластинчатыми Редукторами
Мембранные системы имеют ряд преимуществ перед пластинчатыми аналогами. Меньше подвержены износу из-за отсутствия трущихся поверхностей. Обеспечивают более точное регулирование (±0,1 бар против ±0,3 бар). Не требуют частой калибровки.
Гарантия и Срок Эксплуатации
Производитель предоставляет гарантию на редуктор Arrowhead Ду25 сроком 24 месяца. При соблюдении условий эксплуатации срок службы составляет не менее 10 лет. Гарантия распространяется при наличии сертификата соответствия и правильной установки изделия.
Условия Распространения Гарантии
- Наличие паспорта изделия с отметкой продавца
- Соблюдение режима работы в указанных пределах
- Установка по утвержденной схеме монтажа
- Регулярное техническое обслуживание раз в 12 месяцев
Сферы Применения
Редуктор успешно используется в системах хозяйственно-питьевого водоснабжения многоэтажных домов. Применяется в промышленных теплообменниках и установках очистки воды. Востребован в системах пожаротушения для стабилизации давления в контуре.
Особенности Эксплуатации в Зимний Период
При температуре ниже 1°C необходимо предусмотреть обогрев помещения установки. Допускается работа в системах с умеренной концентрацией хлора (не более 0,5 мг/л). Для защиты от гидроударов рекомендуется установка компенсаторов на участках свыше 50 метров.
Техническое Обслуживание
Регулярное обслуживание увеличивает срок службы редуктора. Раз в 6 месяцев проверяйте показания манометров на входе и выходе. Ежегодно проводите чистку фильтра грубой очистки. Каждые 3 года рекомендуется полная диагностика с заменой резиновых уплотнителей.
Рекомендуемые Методы Диагностики
Показатель | Норма | Метод Проверки |
|---|---|---|
Перепад давления | До 0,2 бар | Измерение двумя манометрами |
Течь через седло | Нет | Визуальный осмотр |
Плавность хода штока | Без заеданий | Ручная проверка |
