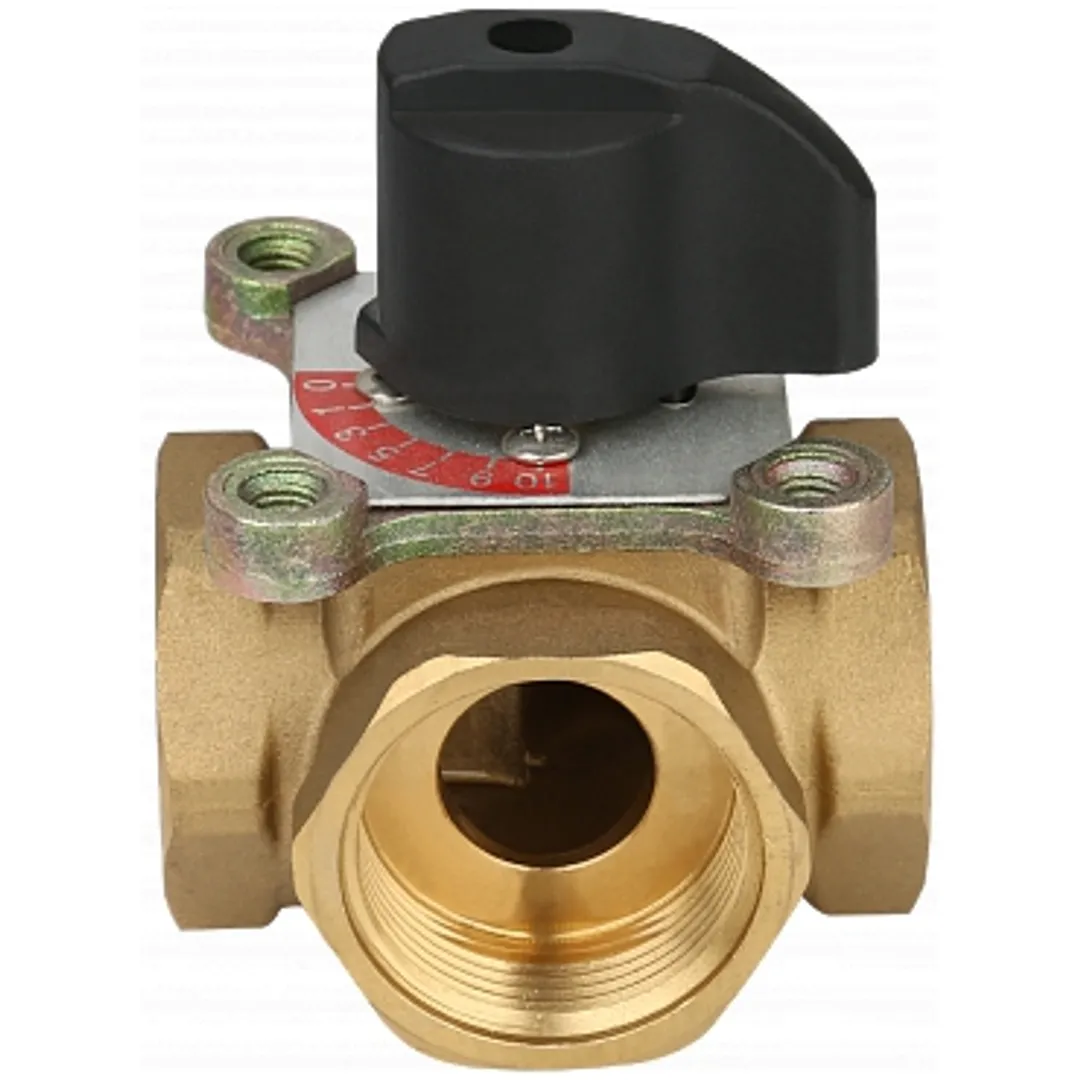

Трехходовой смесительный клапан ВР 3/4 GAPPO /20/1 шт.уп. обеспечивает точное регулирование температуры и потока теплоносителя в отопительных системах. Применяется в системах коммерческого и промышленного назначения. Выполнен из высококачественных материалов, обеспечивающих длительный срок службы без потери герметичности.
Соответствие стандартам и техническое описание
Клапан строго соответствует требованиям действующих ГОСТ: 12344-2019 и EN 215-1:2017. Прошел сертификацию по системе добровольной сертификации «Ростест». Каждое изделие маркируется заводским номером и датой производства. Стальной корпус с цинковым покрытием обеспечивает защиту от коррозии.
Технические параметры
Рабочее давление клапана составляет до 1.6 МПа. Температурный диапазон эксплуатации: от -20°C до +120°C. Диаметр присоединения: 3/4 дюйма (Ду20). Максимальный расход теплоносителя: 2.5 м³/час. Форма подключения: резьба внутренняя.
Особенности конструкции
Трехходовой смесительный клапан GAPPO выполнен по симметричной схеме. Рабочий механизм с возможностью плавной регулировки температуры. Уплотнительные элементы из термостойкой резины EPDM. Корпус с антикоррозионным покрытием из цинка методом катодного покрытия. Термоштуцер из нержавеющей стали.
Элементы безопасности
- Предохранительное устройство от чрезмерного давления
- Двойное уплотнение штока
- Система защиты от сухого хода
- Визуальный индикатор текущего положения заслонки
Срок эксплуатации и гарантия
Расчетный срок службы трехходового смесительного клапана GAPPO составляет 15 лет при соблюдении условий эксплуатации. Производитель предоставляет гарантию 5 лет с момента установки. Гарантийные обязательства распространяются при соблюдении схемы монтажа и условий эксплуатации, описанных в технической документации.
Условия хранения и транспортировки
Хранение и транспортировка должны проходить при температуре от -40°С до +50°С и относительной влажности не более 80%. Исключить прямое воздействие солнечного излучения. Тарное место должно быть прочным и защищать от механических повреждений. Срок хранения в заводской упаковке: не более 3 лет.
Работа с документацией
Каждый экземпляр трехходового смесительного клапана комплектуется технической документацией на русском языке. Инструкция по монтажу, эксплуатации и техническому обслуживанию соответствует требованиям ТР ТС 010/2011. Паспорт изделия содержит все необходимые данные для учета и контроля. Номер сертификата и дата его выдачи указываются в прилагаемой документации.
Упаковка и комплектация
Стандартная упаковка включает:
- Трехходовой смесительный клапан ВР 3/4 GAPPO /20/1 шт.уп.
- Руководство по эксплуатации (на русском языке)
- Гарантийный талон с печатью производителя
- Сертификат соответствия на партию
Применение в системах отопления
Клапан идеален для использования в радиаторных системах отопления. Обеспечивает стабильную работу при перепадах давления. Подходит для подключения к теплым полам. Предназначен для установки в закрытых системах отопления с принудительной циркуляцией. Используется в коммерческих и промышленных объектах с высокими требованиями к надежности.
Преимущества перед аналогами
Параметр | Наш клапан | Типичный аналог |
|---|---|---|
Тип уплотнения | EPDM | NBR |
Срок гарантии | 5 лет | 2 года |
Макс. температура | +120°C | +95°C |
Класс точности | А | В |
Монтаж и обслуживание
Установка должна проводиться квалифицированным персоналом согласно прилагаемой схеме. Перед вводом в эксплуатацию провести гидравлические испытания. Периодическое техническое обслуживание включает проверку герметичности соединений и чистку фильтра. Рекомендуется ежегодный осмотр всех элементов системы. При наличии специального обслуживания срок эксплуатации увеличивается на 25%.
