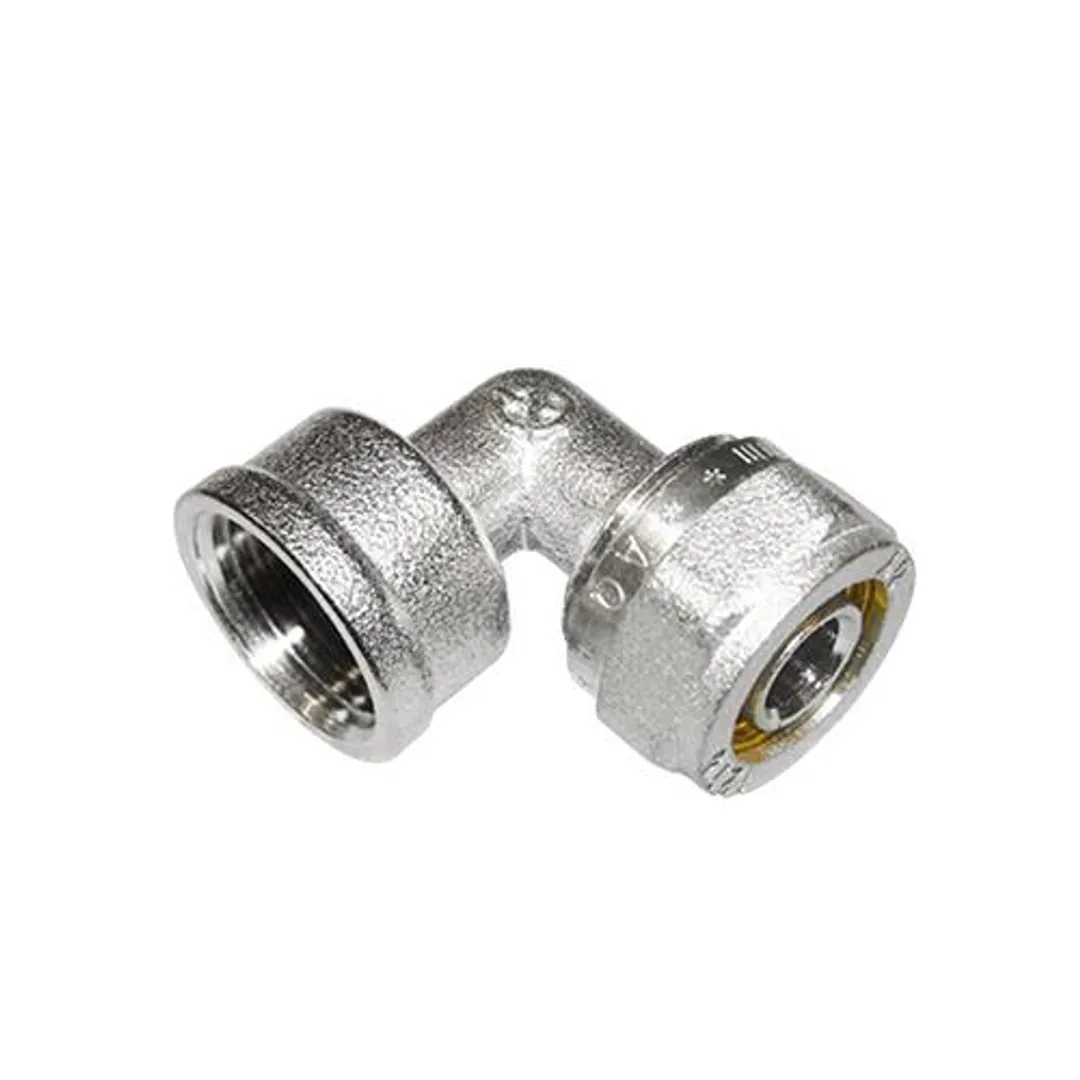

Уголок металлопласт L16*3/4 цанга-гайка — ключевой элемент для монтажа трубопроводных систем. Обеспечивает герметичное соединение под углом 90° с использованием цангового зажима. Изготовлен из латуни CW617N с никелевым покрытием для защиты от коррозии. Выдерживает давление до 25 атм при температуре до +90°C.
Технические характеристики уголка металлопласт
Материалы и стандарты
Изделие соответствует требованиям ГОСТ Р 53630-2009 и ISO 15875. Латунь CW617N гарантирует прочность и долговечность. Никелевое покрытие толщиной 8-10 мкм защищает от электрохимической коррозии в системах с разнородными металлами.
Продукция сертифицирована по системе менеджмента качества ISO 9001. Каждая партия проходит гидравлические испытания на давление 37,5 атм (1,5×PN25) в течение 1 часа. Маркировка содержит код производителя, класс давления PN25, диаметр L16 и дату выпуска.
Эксплуатационные параметры
Максимальное рабочее давление: 25 атм (при +20°C). Температурный диапазон: от -20°C до +90°C. Диаметр подключения: 16 мм (3/4 дюйма). Угол поворота: 90°. Тип соединения: цанга-гайка. Срок службы: до 50 лет при соблюдении условий монтажа.
Преимущества использования
Герметичность и надежность
Особая конструкция цангового зажима обеспечивает двухточечное уплотнение:
- Верхнее кольцо из EPDM уплотняет стык труба-фитинг
- Нижнее кольцо предотвращает протечку в зоне резьбы
- Стальные цанги равномерно распределяют нагрузку по всей окружности трубы
Гидроиспытания подтверждают отсутствие протечек даже при резких перепадах давления. Виброустойчивость конструкции позволяет использовать изделие в условиях повышенной вибрации (до 50 Гц).
Совместимость с системами
Уголок совместим со всеми видами металлопластиковых труб диаметром 16 мм. Подходит для:
- Систем отопления с теплоносителем на основе гликоля
- Холодного и горячего водоснабжения
- Компрессорных линий промышленных установок
- Систем поверхностного охлаждения
Не вступает в реакцию с маслами, антифризами и химическими реагентами, применяемыми в промышленности. Устойчив к УФ-излучению при эксплуатации в закрытых помещениях.
Процесс монтажа
Подготовка к установке
Для корректного монтажа потребуется:
- Труборез для металлопластика <
- Калибратор с фаскоснимателем
- Ключ разводной 24 мм
Последовательность действий:
- Отрежьте трубу строго перпендикулярно
- Обработайте кромку калибратором, удалив внутренний заусенец
- Вставьте трубу в фитинг до упора (минимум 14 мм)
- Закрутите гайку вручную, затем дотяните ключом на 1,5 оборота
Критически важно не перетягивать гайку — это может привести к деформации цанги и потере герметичности.
Контроль качества после монтажа
Проверьте соединение методом визуального осмотра. На трубе не должно быть вмятин от цанги. Выступ трубы из фитинга: 1-2 мм. При проведении гидроиспытаний давление повышайте плавно со скоростью не более 1 атм/сек.
Гарантия и срок службы
Условия предоставления гарантии
Производитель предоставляет гарантию 5 лет при выполнении условий:
- Использование в системах с рабочим давлением не выше PN25
- Температура теплоносителя до +90°C
- Соблюдение правил монтажа из технического паспорта
- Отсутствие механических повреждений во время установки
Гарантия не распространяется на случаи применения в агрессивных средах (растворы кислот, щелочей концентрацией выше 5%).
Продление срока службы
Реальный срок эксплуатации достигает 50 лет за счет:
- Стабильности формы латунной основы при температурных циклах
- Химической инертности никелевого покрытия
- Отсутствия внутренних напряжений в конструкции
Рекомендуется проводить профилактический осмотр раз в 5 лет в системах отопления и раз в 10 лет в водопроводных сетях.
Применение в промышленности
Специфика использования на предприятиях
В промышленных условиях уголок L16*3/4 применяется:
- В гидравлических линиях станков с ЧПУ
- В системах подачи охлаждающих жидкостей
- В пневмосетях с давлением до 16 атм
При монтаже в агрессивных средах (цеха гальваники, химпроизводства) рекомендуется дополнительная защита резьбовых соединений герметиком LOCTITE 574.
Особенности для закупщиков
При заказе оптом:
- Сертификаты соответствия в комплекте каждой партии
- Возможность логотипа на упаковке при заказе от 5000 шт
- Тестовые образцы для проверки качества
Минимальная партия для опта: 500 шт. Срок изготовления под заказ — 10 рабочих дней. Упаковка: короб 100 шт с внутренней перегородкой.
